VISERA ELITEビデオシステム

ビデオシステムセンター
VISERA ELITE ビデオシステムセンター OLYMPUS OTV-S190

信号方式 | NTSC信号/HDTV信号 |
---|---|
NTSCビデオ信号出力 | コンポジット、Y/C、RGB |
HDTVビデオ信号出力 | RGB/YPbPr(選択式) |
出力端子 | Sビデオ、コンポジット、RGB、DVI、SDI×2 |
外形寸法(突起部含む) | 375(W)×91(H)×489(D)mm |
質量 | 8.8kg |
消費電力 | 150VA |
光源装置
VISERA ELITE 高輝度光源装置 OLYMPUS CLV-S190

ランプ | 300Wキセノンランプ |
---|---|
ランプ寿命 | 約500時間 |
非常灯 | 35Wハロゲンランプ |
高輝度モード | 有 |
NBI観察機能 | 有 |
外形寸法(突起部含む) | 383(W)×162(H)×536(D)mm |
質量 | 14.9kg |
消費電力 | 500VA |
腹腔・胸腔ビデオスコープ

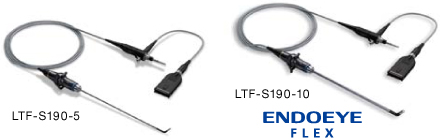

ENDOEYE FLEX 先端湾曲ビデオスコープ
OLYMPUS LTF-S190-5 / OLYMPUS LTF-S190-10

5mm スコープ | 10mm スコープ | |
LTF-S190-5 | LTF-S190-10 | |
信号方式 | HDTV | |
視野角 | 85° | 100° |
視野方向 | 0° | |
観察深度 | 18~100mm | |
先端部外径 | 5.4mm | 10mm |
挿入部外径 | 5.3mm | 10mm |
湾曲角 | 100°(UP/DOWN/RIGHT/LEFT) | |
有効長 | 370mm | |
リモートスイッチ | 3個 | |
NBI 観察機能 | 有 | |
質量 (使用時)*1 | 290g | 420g |
オートクレーブ滅菌 | 可*2 |
*1 挿入部、操作部、ユニバーサルコード含む
*2 設定温度は134℃を超えないようにしてください。滅菌時間は5分を超えないようにしてください。機器の故障の原因になります。滅菌は添付文書、取扱説明書に従って実施してください。

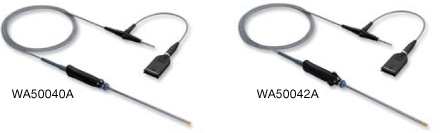

ENDOEYE 硬性ビデオスコープ
WA50050A / WA50052A / WA50040A / WA50042A

5mm スコープ | 10mm スコープ | |||
WA50050A | WA50052A | WA50040A | WA50042A | |
信号方式 | HDTV | HDTV | ||
視野角 | 80° | 90° | ||
視野方向 | 0° | 30° | 0° | 30° |
観察深度 | 21~200mm | 21~200mm | ||
先端部外径 | 5.45mm | 10.07mm | 10.2mm | |
有効長 | 300mm | 325mm | 330mm | |
リモートスイッチ | 3個 | 3個 | ||
NBI 観察機能 | 有 | 有 | ||
質量 (使用時)*1 | 540g | 600g | 560g | 660g |
オートクレーブ滅菌 | 可*2 |
*1 挿入部、操作部、ユニバーサルコード含む
*2 設定温度は135℃を超えないようにしてください。滅菌時間は20分を超えないようにしてください。機器の故障の原因になります。滅菌は添付文書、取扱説明書に従って実施してください。
HDカメラヘッド
HD 3CCDカメラヘッド(オートクレーブ対応)
OLYMPUS CH-S190-XZ-E / OLYMPUS CH-S190-XZ-Q

CH-S190-XZ-E (アイピース) |
CH-S190-XZ-Q (クイックロック) |
|
光学系 | 光学2倍電動ズーム、電動フォーカス | |
リモートスイッチ | ズームスイッチ×2、 フォーカススイッチ×2、 プログラム設定スイッチ×3 |
|
寸法 | 50(W)×63(H)×142(D)mm | 45(W)×58(H)×161(D)mm |
ケーブル長 | 3m | |
質量 | 350g(ヘッド部) | |
オートクレーブ滅菌 | 可*1 |
*1 設定温度は135℃を超えないようにしてください。滅菌時間は20 分を超えないようにしてください。機器の故障の原因になります。滅菌は添付文書、取扱説明書に従って実施してください。
HDカメラヘッド CH-S190-08-LB

寸法 | ヘッド部 | Ø26×83mm |
---|---|---|
ケーブル部 | Ø3.3mm×3.5mm | |
質量 | 65g(ヘッド部)、20g(リモート操作部) | |
洗浄、消毒、滅菌 | 洗浄、消毒 | 洗浄、浸漬消毒可能 |
滅菌 | エチレンオキサイドガス滅菌可能 |
LCDモニター
高解像度LCDモニター OEV262H

画面サイズ | 26型 |
---|---|
解像度 | 1920×1080 FHD |
アスペクト比 | 16:9 |
視野角 | 178° (上下・左右) |
外形寸法 | 626.8(W)×395.2(H)×79.6(D)mm |
質量 | 7.8kg |
消費電力 | 最大112VA |
手術環境統合システム
手術環境統合システム ENDOALPHA

外形寸法(突起部含む) | 372(W)×113(H)×454(D)mm |
---|---|
質量 | 6.9kg |
消費電力 | 110VA |
気腹装置
高速気腹装置 UHI-4

外形寸法 | 370(W)×120(H)×330(D)mm |
---|---|
質量 | 9.3kg |
腹腔圧設定 | 3~25mmHg |
流量設定 | 0.1~45L/min |
腔モード | 標準 / 小 |
壁配管のガス供給 | 接続可能 |
アラーム | 腹腔過圧 / チューブつまり / ガス供給不足 |
排煙機能 | 有 以下の機器と自動排煙が可能 ・ESG-400 ・USG-400 ・UES-40 ・SonoSurg G2 ・UES-40S |
システム | ENDOALPHA対応 |
画像記録装置
ハイビジョン画像記録装置 IMH-20

動画圧縮方式 | MPEG-4 AVC/H.264 |
---|---|
静止画圧縮方式 | BMP/TIFF/JPEG |
画像記録媒体 | ブルーレイディスク、DVD、USBストレージメディア |
内蔵ハードディスク容量 | 500GB |
タッチパネルディスプレイ | 7型LCDタッチパネル |
HD/SD SDI | INPUT:2、OUTPUT:2 |
DVI | INPUT:2、OUTPUT:1 |
Y/C | INPUT:2、OUTPUT:1 |
コンポジット | INPUT:2、OUTPUT:1 |
外形寸法 | 370(W)×167.5(H)×413(D)mm |
質量 | 約10.7kg |
消費電力 | 190VA |
ワイヤレス映像伝送装置
ワイヤレス映像送信機 UWIT-TX / UWIT-RX

ワイヤレス映像送信機 UWIT-TX |
ワイヤレス映像受信機 UWIT-RX |
||
標準寸法 (突起含まず) |
234(W)×69(H)×44(D)mm | 208(W)×54(H)×45(D)mm | |
最大寸法 | 234(W)×69(H)×59(D)mm | 208(W)×54(H)×60(D)mm | |
質量 | 約400g | 約310g | |
電源電圧 | DC 12V、1A | DC 12V、0.8A | |
映像 信号 入力 |
SDI入力端子 | BNC(×1) | - |
DVI入力端子 | DVI(×1) HDCP非対応 |
||
映像信号入力 DVI出力端子 |
- | DVI(×1) |
専用トロリー
モービルワークステーション WM-NP2

外形寸法 | 650(W)×1162(H)×700(D)mm 最大高さ:1826mm(当社製OEV261H最高位置時) |
---|---|
質量 | 85Kg(無積荷、絶縁トランス取り付け時) |
製造販売元 オリンパスメディカルシステムズ株式会社
販売名 | 医療機器番号 |
---|---|
VISERA ELITE ビデオシステムセンター OLYMPUS OTV-S190 | 13B1X00277000477 |
VISERA ELITE 高輝度光源装置 OLYMPUS CLV-S190 | 13B1X00277000476 |
ENDOEYE FLEX 先端湾曲ビデオスコープ OLYMPUS LTF-S190-5 | 223ABBZX00031000 |
ENDOEYE FLEX 先端湾曲ビデオスコープ OLYMPUS LTF-S190-10 | 224ABBZX00028000 |
ENDOEYE 硬性ビデオスコープ | 223ABBZX00152000 |
HD 3CCDカメラヘッド(オートクレーブ対応) OLYMPUS CH-S190-XZ-E | 13B1X00277000491 |
HD 3CCDカメラヘッド(オートクレーブ対応) OLYMPUS CH-S190-XZ-Q | 13B1X00277000492 |
HD カメラヘッド CH-S190-08-LB | 13B1X00277000519 |
高速気腹装置 UHI-4 | 223ABBZX00114000 |
手術環境統合システム ENDOALPHA | 13B1X00277000286 |
※仕様・外観については、予告なしに変更する場合があります。あらかじめご了承ください。
