VISERA 4K UHD

VISERA 4K UHD カメラコントロールユニット
OLYMPUS OTV-S400

タッチパネルの採用により、直感的で簡単な操作をサポートします。

電源入力 定格入力 350VA
大きさ 標準寸法(突起含まず) 370(W)×152(H)×476(D)mm
最大寸法 390(W)×160(H)×506(D)mm
質量 13.5kg
観察 信号方式 4KおよびHDTVに対応しています。
信号出力(解像度) 4096×2160、3840×2160または
1920×1080が出力できます。
信号出力(通信方式) 3G-SDIまたはHD-SDIが選択できます。

VISERA 4K UHD 高輝度光源装置
OLYMPUS CLV-S400

通常光観察に加え、NBI観察が行えます。また、暗い検査室での視認性を考慮し、自照式のフロント操作パネルを採用しています。

電源入力 定格入力 500VA
大きさ 最大寸法 391(W)×162(H)×521(D)mm
質量 15.5kg
照明 照明ランプ
平均寿命
連続約500時間
(断続使用の場合、多少変動することがあります。)
輝度モード 通常モード、高輝度モード
NBI観察 可能

4K カメラヘッド
OLYMPUS CH-S400-XZ-EB

CMOSイメージセンサーの搭載、およびSony独自の高密度実装技術を用いることにより、カメラヘッド本体の小型化・軽量化を実現。また、エルゴノミックデザインの採用により、分野を問わず、安定して保持できるように配慮。術中の疲労や負担軽減だけでなく、複数診療科で同一システムをご使用いただけるという利点があります。

大きさ 質量 280g
ケーブル部 Ø5.1mm × 3m
NBI観察*1 対応 対応
電子拡大機能 対応

*1:OTV-S400のカタログをご参照ください。

高解像硬性腹腔・胸腔鏡
高解像光学視管

従来の光学視管より視野角を20%広げることで、より良い視野領域の提供を実現します。

型式 WA4KL100 WA4KL130 WA4KL145 WA4KL500 WA4KL530 WA4KL545
光学系 視野方向 30° 45° 30° 45°
視野角 88° 84°
外径 10mm 5.4mm
有効長 316mm 318mm 319mm 315mm 317mm 317mm

31型4K対応液晶モニター / 55型4K対応液晶モニター
LMD-X310S/LMD-X550S

Sonyの独自技術である「オプティコントラストパネル」を採用し、高解像・広色域、高コントラストを提供します。モニター薄型化・軽量化を実現することで可搬性を確保。

  LMD-X310S LMD-X550S
解像度(H×V) 4096×2160 pixels 3840×2160 pixels
アスペクト 17.9 16.9
HDMI入力 HDMI(x1) (HDCP1.4a対応)
DVI-D入力 DVI-D(x1) (HDCP1.4a対応) TMDS single link
SDI入力 BNC(x5)
3G/HD/SD-SDI
外形寸法 753.8(W)
×
456.4(H)
×
69.3(D)mm
1264.6(W)
×
771.5(H)
×
85.5(D)mm
質量 約11.8kg 約35.2kg

ソニー・オリンパスメディカルソリューションズ株式会社製

高速気腹装置
UHI-4

送気流量が増加し、気腹時間を短縮。腔圧を一定に保ちながら、発生した煙やミストを排気除去する機能も装備しています。

外形寸法 370(W)×120(H)×330(D)mm
質量 9.3kg
腹腔圧設定 3~25mmHg
流量設定 0.1~45L/min
腔モード 標準 / 小
壁配管のガス供給 接続可能
アラーム 腹腔過圧 / チューブつまり / ガス供給不足
排煙機能
以下の機器と自動排煙が可能
・ESG-400
・USG-400
・UES-40
・SonoSurg-G2
・UES-40S
システム ENDOALPHA対応

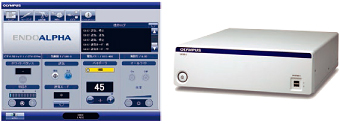

手術環境統合システム
ENDOALPHA(UCES-3)

タッチパネル・音声・カメラヘッドにより、清潔域、非清潔域から接続機器操作をコントロール。シーンセレクション機能により、特定の手術手順に応じた接続機器の設定がワンタッチで可能です。

外形寸法(突起部含む) 372(W)×113(H)×454(D)mm
質量 6.9kg
消費電力 110VA

ハイビジョン画像記録装置
IMH-20

高精細な内視鏡画像(静止画・動画)をフルHD画質で記録。記録した画像は、ブルーレイディスク、DVD、USB HDDなど、多彩な記録メディアで活用可能です。また、直感的なタッチパネル操作で、2チャンネル同時記録が行えます。

動画圧縮方式 MPEG-4 AVC/H.264
静止画圧縮方式 BMP/TIFF/JPEG
画像記録媒体 ブルーレイディスク、DVD、USBストレージメディア
内蔵ハードディスク容量 500GB
タッチパネルディスプレイ 7型LCDタッチパネル
HD/SD SDI INPUT:2、OUTPUT:2
DVI INPUT:2、OUTPUT:1
Y/C INPUT:2、OUTPUT:1
コンポジット INPUT:2、OUTPUT:1
外形寸法 370(W)×167.5(H)×413(D)mm
質量 約10.7kg
消費電力 190VA

製造販売元 オリンパスメディカルシステムズ株式会社

販売名 医療機器番号
高解像硬性腹腔・胸腔鏡 227ABBZX00065000
4K カメラヘッド OLYMPUS CH-S400-XZ-EB 13B1X00277000576
VISERA 4K UHD カメラコントロールユニット OLYMPUS OTV-S400 13B1X00277000577
VISERA 4K UHD 高輝度光源装置 OLYMPUS CLV-S400 13B1X00277000578
高速気腹装置 UHI-4 223ABBZX00114000
手術環境統合システム ENDOALPHA 13B1X00277000286

製品カタログ

PDF

VISERA 4K UHD (PDF 2.7MB)

※仕様・外観については、予告なしに変更する場合があります。あらかじめご了承ください。
